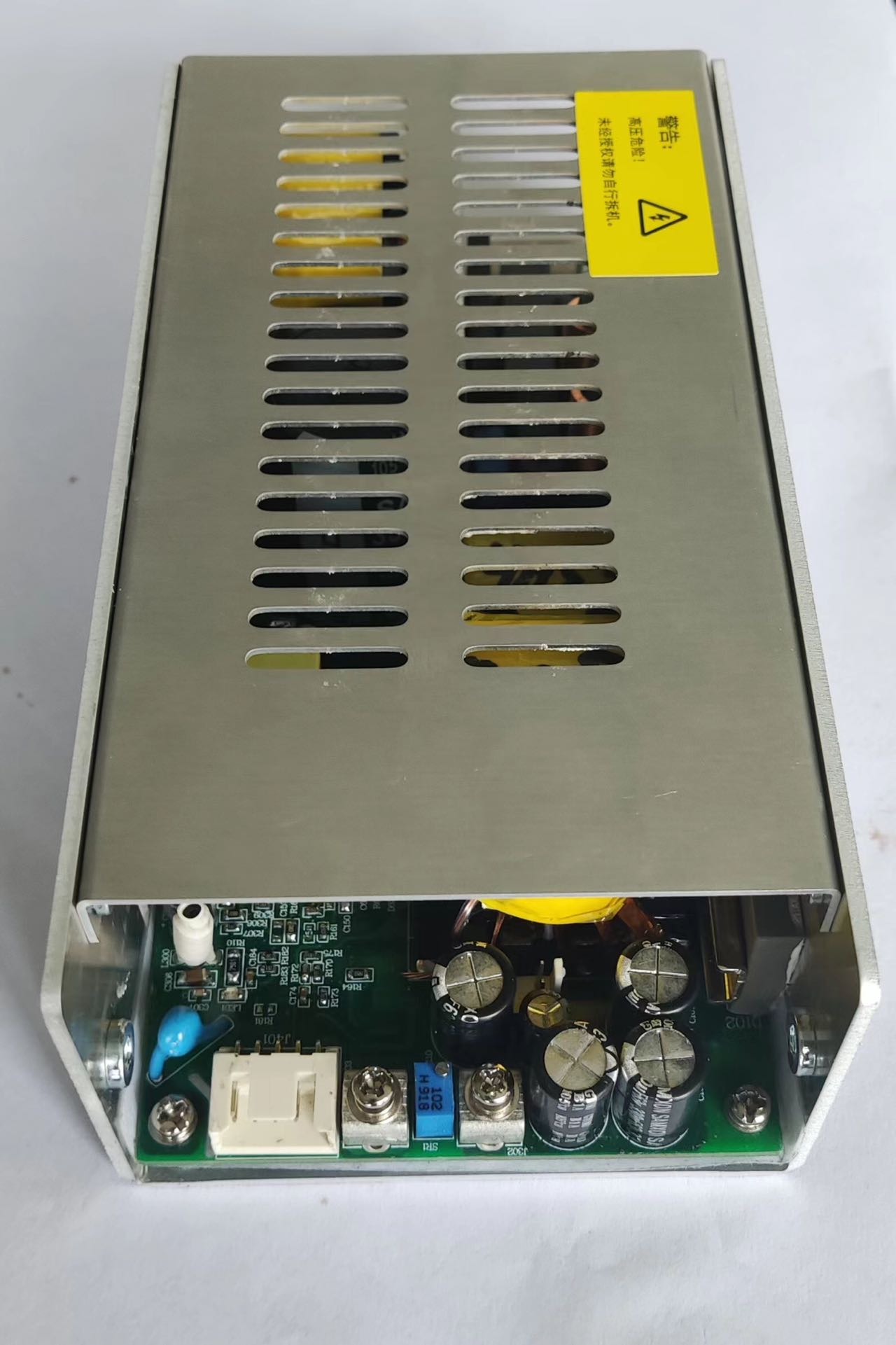

电源型号
|
YAT-454-RQ
|
|
输
入
要求
|
输入电压及范围
|
AC90V-264V
|
|
|
频率范围
|
47-63HZ
|
|
|
效 率
|
≧92%
|
|
|
输入端子类型
|
接线端子
|
|
|
输入部分的其它要求
（语言描述）
|
PFC＞0.99 @ 115VAC
PFC＞0.95 @ 230VAC,
|
|
输
出
要
求
|
电 压[V]
|
CH1=48V
|
CH2=5V
|
CH3=12V
|
|
恒压源
|
|
|
每路实际工作电流[A]
|
9.0A
|
2.0A
|
1.0A
|
|
|
|
|
纹波及噪声[mVP-P]
|
500
|
100
|
100
|
|
|
|
|
电源是否具有主路
工作状态指示灯
|
R 具备工作状态批示灯 □ 不具备工作状态批示灯
|
|
|
保护电路的保护方式
|
过载、短路、热保护（70℃）主路（11---12A过载）
|
|
绝缘强度
|
输入对输出
|
输入对输出AC 4000 V，一分钟，无飞弧，漏电流≤10mA
|
|
|
输入对地
|
输入对地AC 2000 V，一分钟，无飞弧, 漏电流≤10mA
|
|
|
输出对地
|
输出对地AC 1000 V，一分钟，无飞弧, 漏电流≤10mA
|
|
环
境
|
电源使用环境
|
医疗设备机箱
|
|
结构
|
冷却方式
|
£ 风冷式 R 自冷式
|
|
|
安装尺寸与固定孔位
(长×宽×高)mm
|
157.4 × 85.8 × 55.0（此尺寸不带风机）
|
|
电源工作方式：
|
自冷功率358W。带风机功率454W。工作温度-40--65℃
|
特点和优势
1、电源尺寸：长157.4(±1)mm╳宽85.8(±1)mm╳高55.0(±1)mm
2、符合EN61000-4-2、EN61000-4-3和EN61000-4-6家庭医疗保健应用要求
3、通用输入90-264VAC输入范围、3年保修
4、5V，2A备用输出、12V1A风扇输出
5、符合RoHS规范
6、效率92%（典型值）
安全

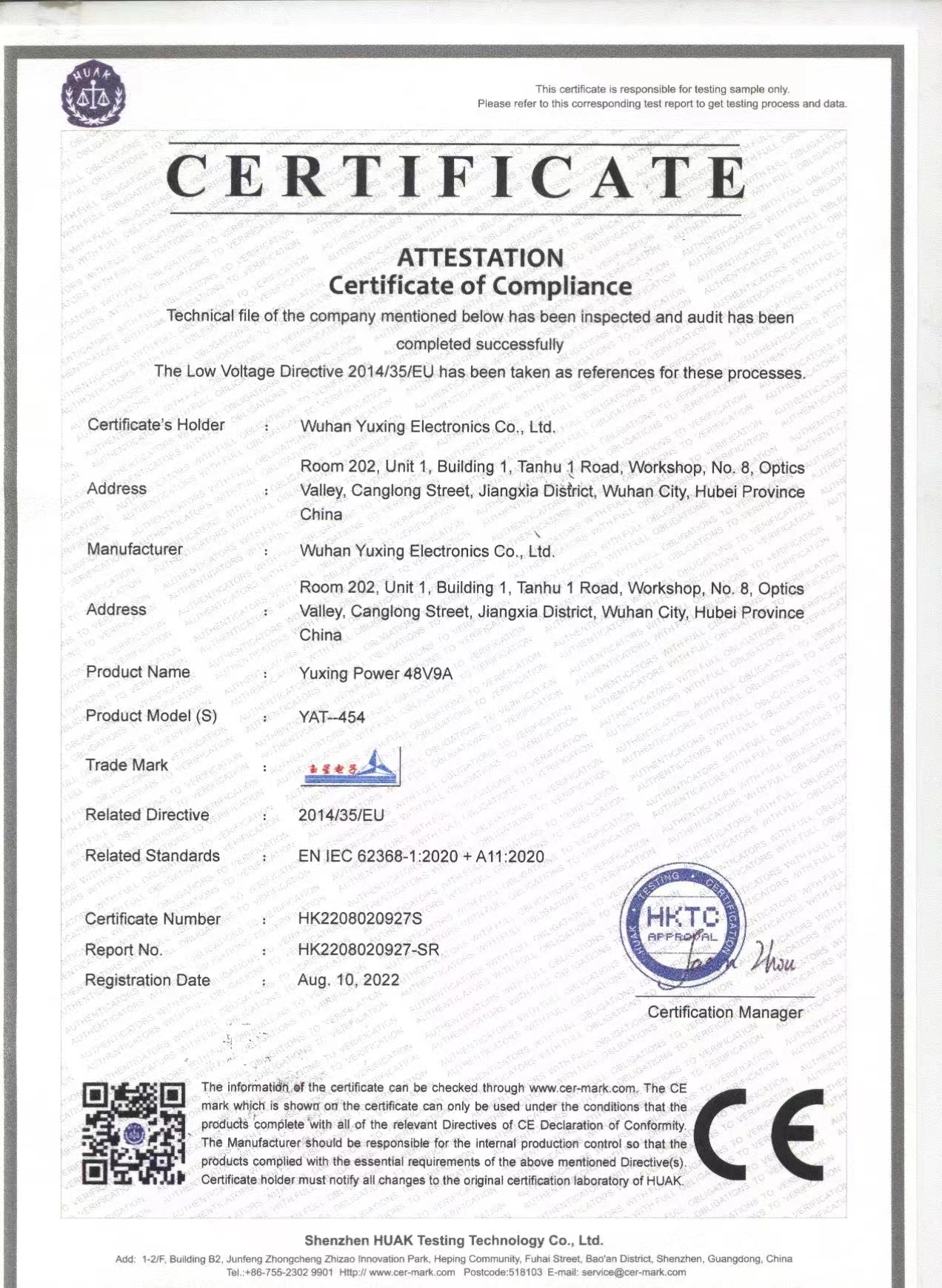

安全标准 ：符合 IEC/EN/62368-1
可靠性
E-CAP寿命：7年，基于在40 ° C环境温度下每天12小时、每年261天的典型运行
