电

源

指

标

型  号

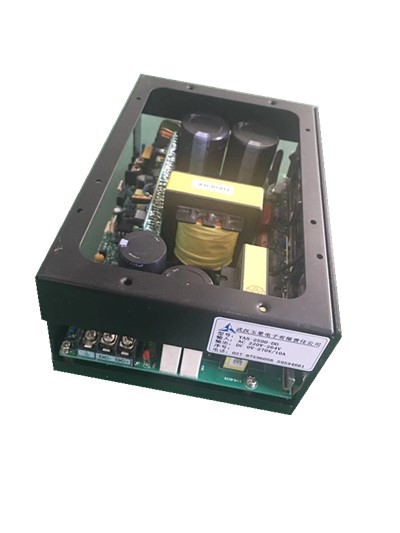

YAS-2500-D-D

数   量

输入电压范围

AC

保证电源带额定负载，电源输入电压在AC220V~264V的范围内。

输出电压范围

DC16～264V

输出电流

1A

只在输出电压220V的带载条件下测量。

纹  波

≤2V

负载调整率

≤±2V

保护方式

限流、过载、短路、热保护

工作方式

短时间工作（连续工作时间小于1分钟）

绝缘

强度

入对地

AC2000V，1分钟无放电，无击穿现象，漏电流≤10mA。

出对地

AC500V，1分钟无放电，无击穿现象，漏电流≤10mA。

入对出

AC1500V，1分钟无放电，无击穿现象，漏电流≤10mA。

备注：1；控制部分调试：

1、 电开过程：控制端子“+K-”端接开启信号，5V开启、0V关断；即开启信号为5V高电平时，电源开始工作、开启信号为0V低电平时，电源停止工作。

2、 电调过程：控制端子“+T-”接控制信号0V～5V调节输出直流电压；即给控制信号施加0V～5V的高电平时，输出端（V+、V-）直流电压则在DC30V-264V的范围内变化。

3、 调试时注意线性度。即在通入5V信号时电压Vout =264V，信号在4.1V～4.4V间，Vout =230V。如若满足不了此指标，调整W5。

控制端子CN3接线示意图

                  ＋ K －   ＋ T －

3；电源启动时间≤2S。

4；输出电压220V时过冲电压≤1%，过冲恢复时间≤2S。

电源接线说明

1、 L, N接交流220V输入.

2、 输出直流电压接V+、V- 端子，  端为电源外壳保护地端.

3、 控制端子“+K-”端接开启信号.

控制端子“+T-”接控制信号.
